變壓器動态負荷智能管理系統用于解決大型變壓器運行效率低、内部溫度監測困難、變壓器重（過）載運行受限等難題，在不影響變壓器使用壽命和安全運行前提下，提升變壓器運行效率。
系統由變壓器負荷智能管理裝置、戶内櫃、戶外櫃和數據管理平台組成，可實時監測變壓器運行工況，提供油平均溫度、繞組平均溫度、繞組熱點溫度等信息，實現高溫預警、變壓器負荷能力評估、變壓器散熱風扇智能投切運行。系統基于變壓器本體參數和運行工況，實時評估變壓器安全運行負載和安全運行時間，實現變壓器運行負荷及壽命的精細化、智能化管理，爲有效解決N-1運行方式下變壓器變送容量受限問題提供科學、可信的技術支持。

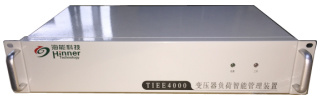

變壓器負荷智能管理裝置（室内）

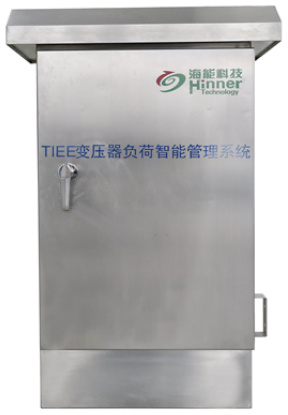

戶外櫃

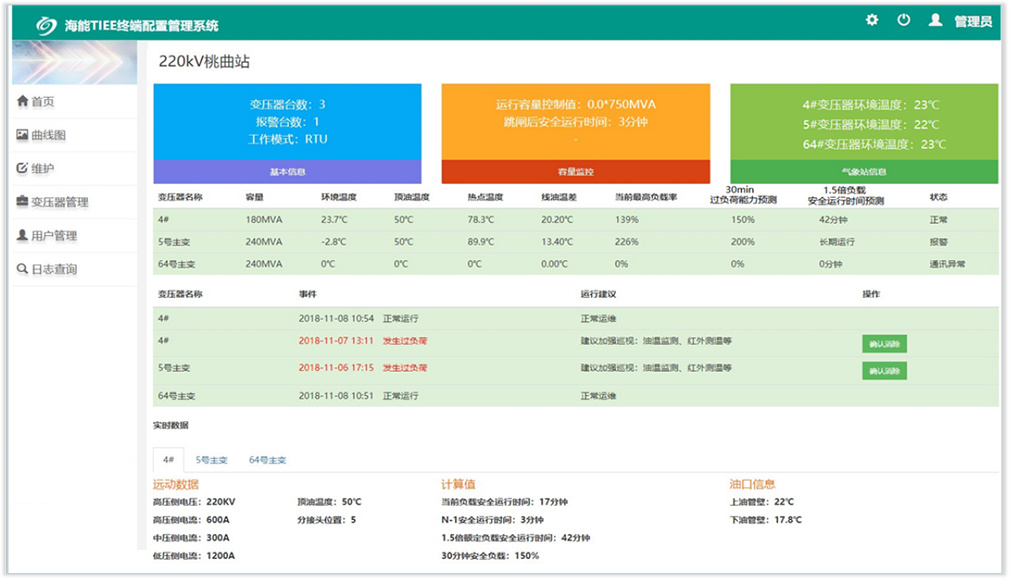

數據管理平台

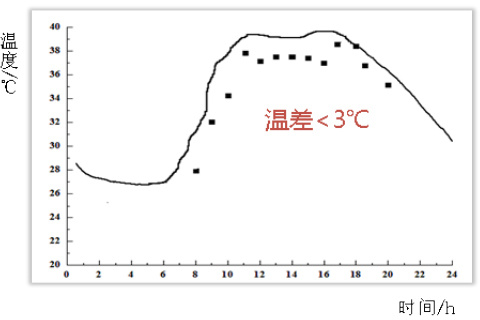

模型計算熱點溫度值與光纖實測值對比

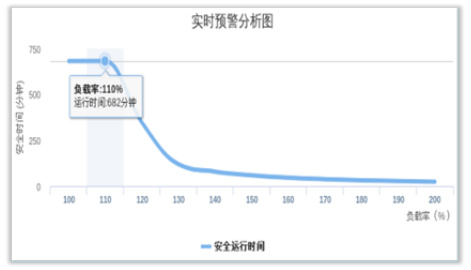

變壓器過載能力預警曲線

■ 主要功能
1）工況及溫度場信息監測與預警：實時監測變壓器運行負荷，變電站日照強度、環境溫度、風速等；實時計算變壓器内部頂層油溫升、油平均溫升、線油溫差、繞組平均溫升、繞組熱點溫升，并根據相應信息進行預警。
2）帶負荷能力評估與安全風險管控：考慮變壓器帶載能力多元影響因素，融合變壓器實時電氣及環境量參數，以當前運行工況爲初始條件，動态分析變壓器在長期或設定安全運行時間時的安全帶載能力、不同過負荷倍數下的安全運行時間，實現變壓器帶載能力及安全運行時間的可視化展示（繪制過負荷能力曲線）；
3）風扇自适應投切（可選）：根據變壓器運行情況實現散熱風扇的智能化投切控制，節能增效；
4）熱壽命損失評估：根據實時負荷、運行溫度等信息，實時評估變壓器壽命損失，确保變壓器在安全可靠運行前提下最大限度地延長其使用壽命；
5）變壓器絕緣壽命監測與預警（可選）：基于油中溶解氣體分析結論數據和特征值提取算法，判别變壓器絕緣老化狀态，及時預警變壓器潛在絕緣風險。

■ 主要技術指标
1）系統可提升變壓器年平均負載能力15%~30%，極端天氣下負載能力提升5%~15%；
2）系統支持多種通訊協議：61850、101、104規約或自定義方式；
3）适用110kV及以上電壓等級油浸式變壓器；
4）支持多種變壓器散熱方式：ONAN、ONAF、ODAF等；
5）産品符合IEC-61000标準。
