輸電線路分布式故障診斷系統
所屬分類：
關鍵詞：
因傳統的輸電線路故障定位裝置存在技術限制，輸電線路在複雜運行環境下發生故障（雷擊、山火、風偏、樹障、漂浮物等）時難以快速準确定位故障點和識别故障類型。輸電線路分布式故障診斷裝置基于故障就地錄波技術和行波定位法，可有效解決傳統故障定位裝置定位精度低、故障類型難以辨别等難題。
裝置可接入各地市局雷電監測系統，并符合安全接入要求。裝置挂載運行于輸電線路上，可将故障時的波形數據以無線通信方式自動上傳至中心主站；中心主站基于多個監測點波形協同分析，可精确定位故障點、辨識雷擊/非雷擊故障、自動生成故障信息，爲提高線路巡視效率和縮短故障恢複時間提供技術保障。

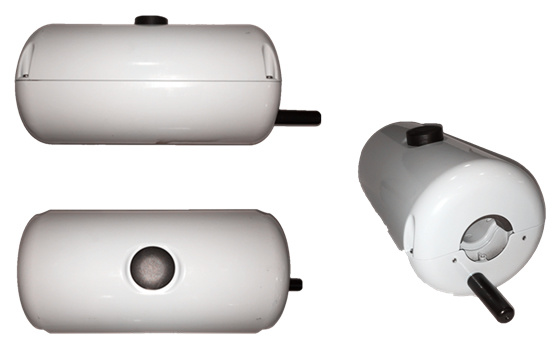

分布式故障診斷裝置

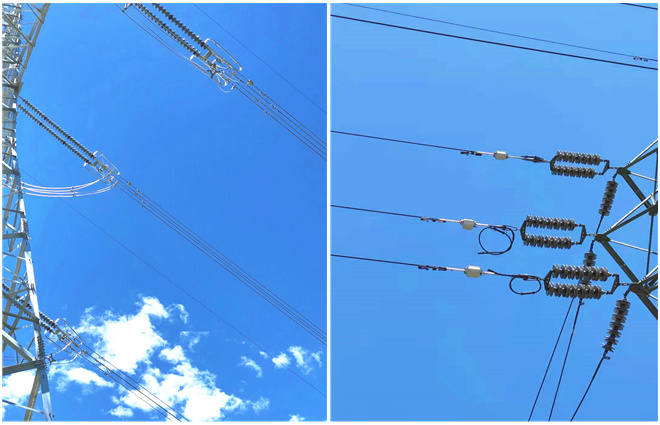

現場運行
■ 主要功能
1）故障定位:依據行波定位原理，結合線路拓撲結構，确定故障點準确位置；
2）故障辨識:根據行波電流波形特征，識别雷擊故障和非雷擊故障；對于雷擊故障，準确辨識出反擊、繞擊故障；
3）故障告警:故障發生後，系統将診斷結果以短信和WEB方式發布，實現故障告警。
■ 主要技術指标
1）電壓等級：适用于35kV~1000kV電壓等級的架空交流輸電線路；
2）故障診斷：定位誤差≤300米，雷擊與非雷擊故障辨識準确率＞95%，繞擊與反擊故障故障識别準确率＞90%；
3）感應取電：工作電流範圍20A～1500A（單根導線）；
4）行波電流測量範圍：1A～5kA；

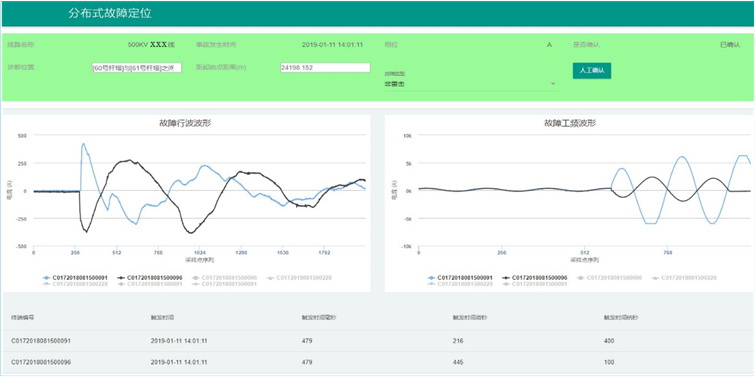

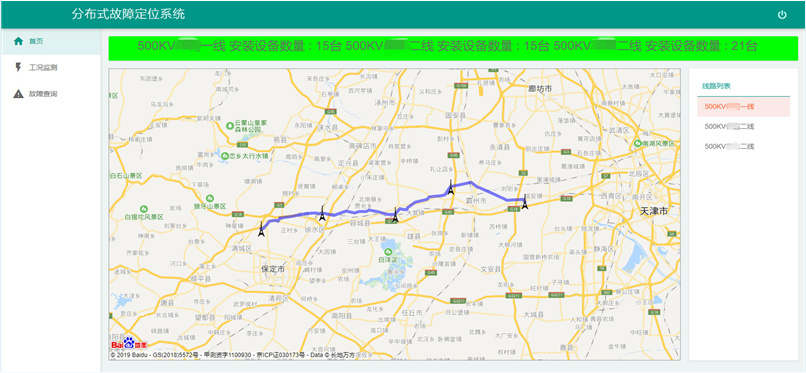

數據中心主站
