1、背景介紹
随着國民經濟的發展，部分地區供電能力與實際用電需求之間的矛盾日漸顯現，在迎峰度夏等用電高峰時面臨線路通道阻塞、變電站變送容量受限難題；當個别區域出現N-1、N-2運行方式時将直接影響負荷變送，甚至危及電網的穩定運行和輸變電設備的安全。
此外，電網内各架空輸電線路所處環境惡劣，架空配網線路結構複雜，雷擊仍然是引起線路故障的重要原因之一，在三跨區域線路還面臨外力破壞風險；配變面臨三相負載不平衡問題，燒損事故時有發生。随着電力設備狀态監測水平不斷提升，充分發掘現有電力設備的負荷能力，确保其熱穩定安全，快速準确找出線路故障點、各電力設備溫升異常點已成爲現實。
局域電網動态負荷安全經濟管理系統在充分考慮電網安全經濟運行制約因素前提下，基于在線監測技術，熱路模型、故障診斷分析算法，旨在實現電網運行經濟最大化，精确掌握設備健康狀況，快速進行故障分析，全面展示電網負荷情況，保障電網安全運行。

2、基礎功能

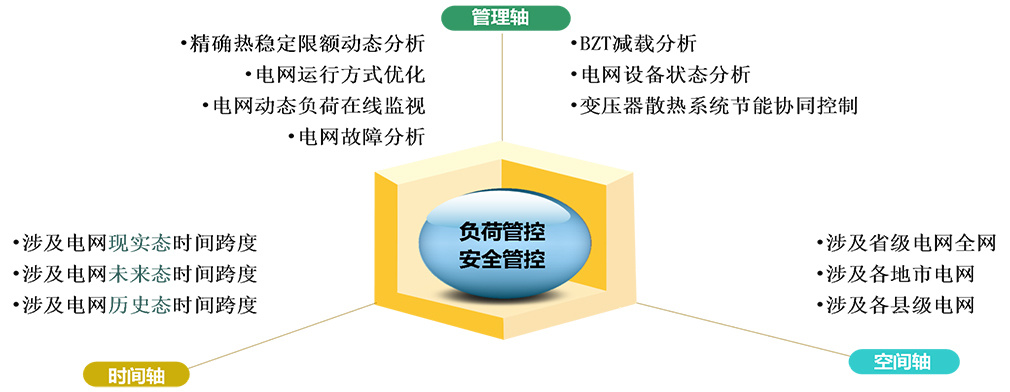

系統基于時間軸、空間軸、管理軸達成負荷管控和安全管控的目标，通過獲取和積累電網實時運行數據和曆史數據，得出局域電網曆史負荷能力，進行實時負荷能力評估，并結合氣象預報信息給出預測未來時間段負荷能力。

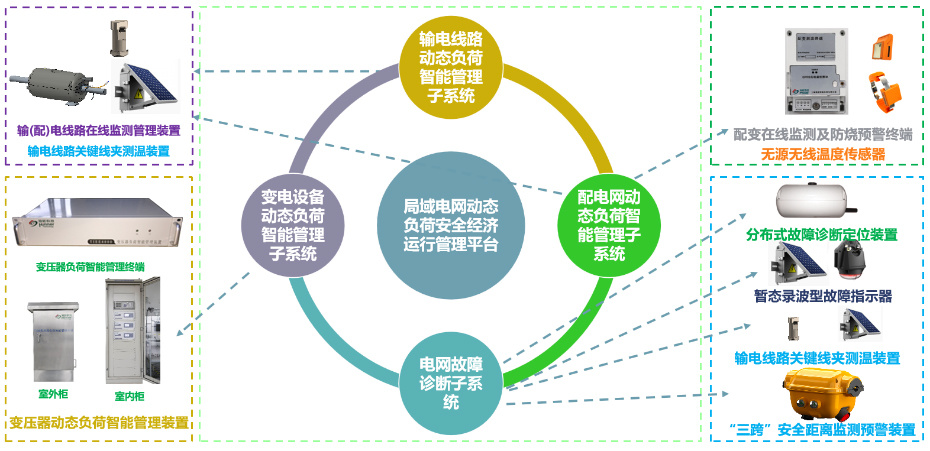

系統由“輸電線路動态負荷智能管理子系統”，“配電網動态負荷智能管理子系統”，“變電設備動态負荷智能管理子系統”，“電網故障診斷子系統”組成。

▶ 輸電線路動态負荷智能管理子系統
實時監測架空輸電線路運行工況信息與環境參數信息，建立基于環境條件的熱路模型算法，在确保線路安全的前提下給出輸電線路長期載流量、N-1運行方式下安全運行時間、安全時間内最大允許電流（如半小時），實現對架空輸電線路的動态負荷能力評估、溫度告警、運行數據統計。

▶ 配電網動态負荷智能管理子系統
配電網動态負荷智能管理子系統涉及電力設備主要包括配網線路和配電變壓器。配網線路動态負荷智能管理功能同上。對于配電變壓器，通過監測分析其運行參數，可實現配變運行狀态監測、溫度-負載協同預警，達成負荷智能管理目的。

▶ 變電設備動态負荷智能管理子系統
充分考慮環境因素對主變壓器散熱能力的影響，對主變運行狀态量進行監測、分析、計算（包括繞組熱點溫度，繞組平均溫度，線油溫差等），完成動态負荷能力實時評估（給出長期安全運行負載率，30min安全運行負載率，負載率-安全工作時間曲線），提供溫度-負荷協同實時預警與運行策略建議，達成負荷智能管理目的。

▶ 電網故障診斷子系統
電網故障診斷子系統依托在線監測手段，提供：
• 輸電線路故障類型識别，故障點精确定位
• 配網線路故障就地指示，故障區段定位
• 架空線路防外力破壞告警與監測
• 變壓器樁頭、設備線夾、電纜接頭、導線接續及懸挂等關鍵點處溫度實時監測及故障預警
