變壓器狀态綜合智能感知系統
所屬分類：
關鍵詞：
變壓器狀态綜合智能感知系統旨在實現變壓器内熱場計算、過載能力動态評估、絕緣狀态異常的實時感知，減少變壓器檢修運行維護工作量，降低檢修成本，爲變電站的可靠運行提供保障。
變壓器狀态綜合智能感知系統由變壓器狀态綜合智能分析裝置、傳感器、戶内櫃、戶外櫃和數據管理平台組成；系統應用邊緣計算、大數據、物聯網等技術，采用多種監測模式，融合變壓器熱場與反映絕緣狀态的關鍵量，動态跟蹤、實時診斷、分級告警，有效提升變壓器安全經濟運行水平。
戶内櫃
變壓器狀态綜合智能分析裝置
各監測模塊傳感器

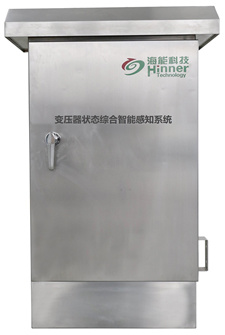

戶外櫃
數據管理平台
■ 主要功能
1）變壓器熱場與帶負荷能力監測
a.熱場分析計算：實時計算變壓器内部頂層油溫升、油平均溫升、線油溫差、繞組平均溫升、繞組熱點溫升，并根據相應信息進行預警。
b.帶負荷能力評估：實時評估變壓器當前工況下安全運行時間，設定負載（如N-1方式）下的最大安全運行時間，設定時間（如半個小時）下的最大可運行負載，繪制過負荷能力曲線。
c.壽命損失評估（可選）：根據實時負荷、運行溫度等信息，實時評估變壓器壽命損失。
2）絕緣狀态監測
a.局部放電監測：繪制變壓器局部放電相位分布圖（PRPD)、脈沖序列相位分布圖（PRPS），識别局部放電類型。
b.振動和噪聲監測：分析并提取振動信号與噪聲信号特征值，基于多變量（能量比、複雜度、諧波比等）在線監測數據有效識别和告警異常振動與噪聲。
c.鐵心接地電流監測：繪制鐵芯接地電流波形、曆史波形趨勢圖，依據設置報警限值告警，及時發現變壓器外殼接地隐患與故障。
3）綜合狀态評估
系統協同多種狀态參量分析結論，對變壓器提出運行建議，幫助變壓器運行經濟、安全。
■ 主要技術指标
1）适用110kV及以上電壓等級油浸式變壓器；
2）各模塊及綜合狀态評估時間：<30s。
