變壓器油氣及微水監測系統（光聲光譜）
所屬分類：
關鍵詞：
變壓器的油中溶解氣體成分在線監測技術可及早發現設備内部可能存在的缺陷或性能劣化，爲變壓器的運行、檢修提供判斷依據，提高供電可靠性。傳統在線色譜分析方法操作複雜、手續繁瑣、監測周期長，且後期維護成本較高，容易出現誤報警或拒報警。
光聲光譜法作爲第二代的油中溶解氣體在線監測技術，其測量精度、效率更高，重複性與經濟性好，C2H2的最低下限值超過了國家标準0.5uL/L。以光聲光譜在線監測設備方法更先進，日常維護更簡便，綜合費用更低，代表了未來變壓器油中溶解氣體及微水在線監測的發展趨勢。
變壓器油氣及微水監測系統由油路系統、油氣分離裝置、氣體輸送裝置、光聲光譜監測裝置、系統主機以及軟件後台組成，可對變壓器油中溶解的多種氣體進行高精度定量分析，并實時在線監控變壓器等大型電力充油設備的運行狀态；特有的軟件專家庫數據診斷分析功能，能及時判斷監控設備狀态、預測設備故障。

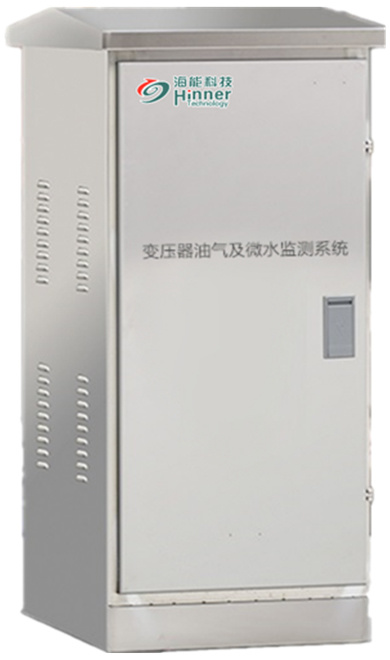

監測裝置

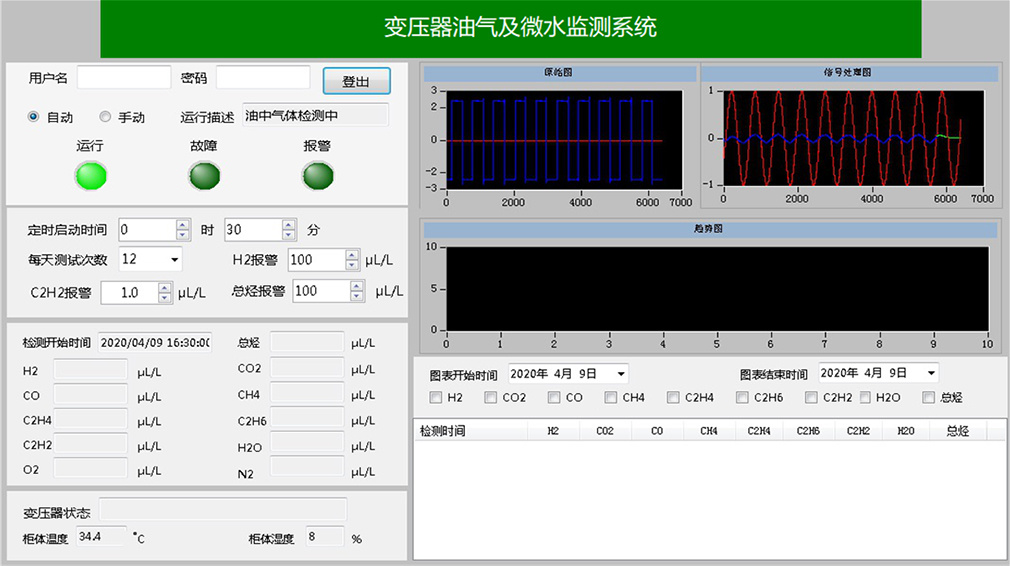

軟件後台
■ 主要功能
1）油中溶解氣體定量分析：H2、CH4、C2H6、C2H4、C2H2、CO2、CO、H2O（O2、N2可選）高精度監測；
2）曆史數據與趨勢圖：顯示各個時間段氣體組分的曆史數據，并且可單獨顯示各種氣體組分的趨勢變化圖；
3）故障分析：基于大衛三角形法和三比
值法，列舉變壓器可能的故障類型。
■ 主要技術指标
1）分析周期：最小50分鍾，可由用戶自行設定；
2）數據存儲壽命：≧10年；
3）通信接口：提供兩路網口(可配置成光口)，IEC61850/MODBUS/TCP（502）；
4）氣體監測種類及精度：如右表所示。
|
序号 |
氣體種類 |
最小檢測值 |
檢測範圍 |
檢測精度 |
|
1 |
H2 |
2 |
2~2000 |
±2或±30% |
|
2 |
CH4 |
0.5 |
0.5~1000 |
±0.5或±30% |
|
3 |
C2H6 |
0.5 |
0.5~1000 |
±0.5或±30% |
|
4 |
C2H4 |
0.3 |
0.3~1000 |
±0.5或±30% |
|
5 |
C2H2 |
0.2 |
0.2~1000 |
±0.5或±30% |
|
6 |
CO2 |
25 |
25~15000 |
±25或±30% |
|
7 |
CO |
5 |
5~5000 |
±5或±30% |
|
8 |
H2O |
1 |
1~100 |
±1或±30% |
|
9 |
O2-可選 |
100 |
100~50000 |
±100或±30% |
|
10 |
N2-可選 |
1% |
1%~100% |
±30% |
